Современные методы электронной маркировки подземных энергетических линий решают задачи точного определения  их положения, обеспечивая надежность и безопасность.

Электронная маркировка – это технология, позволяющая надежно и точно идентифицировать подземные коммуникации, даже в условиях сложной застройки и агрессивных сред. В основе современных систем идентификации лежит электронный маркер. Это полностью пассивное устройство, которое закладывается в грунт вместе с кабелем или в ключевых точках трассы.

Пассивные электронные маркеры

Принцип работы: Специальные метки, не требующие источника питания, которые закапываются над линией или непосредственно на нее. Маркеры содержат информацию о типе коммуникации, глубине залегания, дате прокладки и другие идентификаторы.

Считывание: С помощью специального портативного считывателя (детектора), который обнаруживает маркер на определенном расстоянии и выводит информацию на дисплей.

Преимущества: Долговечность, устойчивость к внешним воздействиям, отсутствие необходимости в питании, возможность хранения большого объема информации.

Как RFID-технологии используются для маркировки подземных коммуникаций?

RFID-технологии позволяют создавать уникальные метки для подземных коммуникаций, таких как кабели, трубопроводы и линии связи. Эти метки содержат радиочастотные идентификаторы, которые позволяют быстро и точно определить расположение коммуникаций без необходимости раскопок и разрушений. Использование RFID значительно сокращает время поиска и минимизирует риски повреждения инфраструктуры при строительных или ремонтных работах.

Применение: Идеальны для маркировки силовых кабелей, оптоволоконных линий, газопроводов, водопроводов.

Применение электронной маркировки для силовых кабельных линий (КЛ) уже регламентируется отраслевыми стандартами РФ. В частности, документы ОАО «ФСК ЕЭС» СТО 56947007-29.060.20.071-2011 и СТО 56947007-29.060.20.170-2014 прямо предписывают использование современных методов идентификации для всех классов напряжения.

Преимущества электронной маркировки:

  1. Повышение безопасности. Точное знание расположения коммуникаций снижает риск аварий и травм.
  2. Снижение затрат. Уменьшение вероятности повреждений, сокращение времени на поиск и обслуживание.
  3. Эффективность. Ускорение проведения ремонтных и строительных работ.
  4. Долговечность. Электронные маркеры сохраняют свои свойства на протяжении десятилетий.
  5. Удобство использования. Легкость обнаружения и считывания информации.
  6. Актуальность данных. Возможность обновлять информацию и создавать полную цифровую карту сетей.



Интеграция с системами геоинформационными системами

Точное позиционирование: Современные системы электронной маркировки позволяют с высокой точностью фиксировать координаты расположения коммуникаций с помощью GPS/ГЛОНАСС.

Создание цифровой карты: Собранные данные загружаются в ГИС, формируя подробную цифровую карту подземных сетей, доступную для всех заинтересованных служб.

Переход на электронную маркировку дает хорошие результаты для энергокомпаний:

  1. Экономия времени на поиск кабеля составляет порядка 50% по сравнению с бумажными схемами и индукцией.
  2. Исключаются риски повреждения кабеля при раскопках, так как маркероискатель точно знает, где проходят сети.
  3. Для поиска и идентификации маркеров не требуется отключать высоковольтную линию, в отличие от традиционных методов трассировки по наводке сигнала.

Электронная маркировка коммуникаций и электронная картография

Электронная маркировка подземных инженерных сетей и коммуникаций, а также нанесение данных о них на электронные карты, играют важную роль в современной городской инфраструктуре. Одним из основных преимуществ электронной маркировки является возможность точного определения местоположения подземных сетей и коммуникаций.

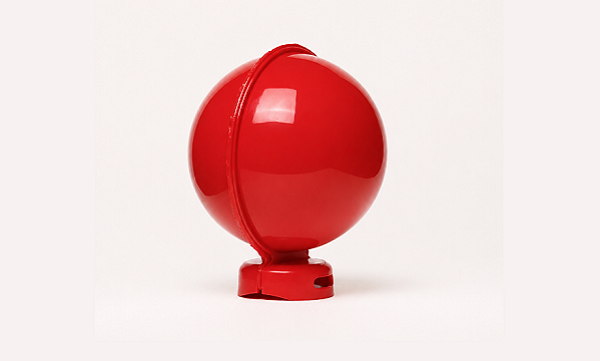

Электронный сферический маркер ПСМ-19П

ПСМ-19П — электронный сферический маркер красного цвета, предназначенный для обозначения подземных линий  кабелей. Он выполнен в ударопрочном корпусе, устойчивом к механическим ударам, воздействию влаги и химических веществ, что обеспечивает долговечность и надежность в сложных условиях эксплуатации. Рабочая частота —  169,8 кГц.

Маркеры ПСМ-19П дают возможность:

  • точно обозначать энергетические линии;
  • значительно увеличить скорость обнаружения подземной коммуникации;
  • снизить затраты на идентификацию.

Электронные маркеры закладываются:

  • в процессе строительства кабельных линий,
  • при проведении реконструкции информационных подземных линий
  • при проведении  аварийно-восстановительных работ.

ПСМ-19П  — современное решение для обозначения и быстрого обнаружения линий энергетики, которое поможет снизить риски, сократить время работ и повысить качество выполнения задач. Согласно интернациональному стандарту APWA, электронные маркеры для различных отраслей различаются цветом кожуха и резонансной частотой. Маркеры для энергетики имеют красный цвет и работают на частоте  169,8 кГц.
